תיאור מוצרים

מוצר זה הוא רכיב הגנה מיוחד למדידת טמפרטורה המיועד לסביבות חיזור קיצוניות, חומצה ואלקלית חזקה וסביבות ואקום בטמפרטורה גבוהה במיוחד. כמחסום חיצוני לצמדים תרמיים (במיוחד חוטי צמד תרמיים בעלי ביצועים גבוהים כגון טונגסטן-רניום ופלטינה-רודיום), מטרת הליבה שלו היא לעמוד בפני השחיקה וההשפעה הפיזית של מדיה כימית חיצונית, לבודד זיהומים סביבתיים ולהבטיח את-הטווח הארוך של האותות של מדידת הטמפרטורה ודיוק האותות של מדידת הטמפרטורה.

הטנטלום הטהור UNS R05200 שנבחר עבור מוצר זה שייך לטנטלום בדרגת התכה ברמת טוהר גבוהה, השונה מסגסוגות טנטלום בתוספת יסודות טונגסטן (כגון Ta-2.5W). לדרגת R05200 יש גמישות טובה יותר בטמפרטורת החדר ועמידות בפני קורוזיה כימית חזקה והוא מתאים יותר כשרוול מגן מדויק בסביבות קשות כמו התעשייה הכימית ומוליכים למחצה.

מאפיינים פיזיקליים וכימיים הליבה (אינדיקטורים של מוצרים קשיחים)

מגבלת טמפרטורה גבוהה ויציבות: נקודת ההיתוך של טנטלום טהור גבוהה במיוחד, נעה בין 2996 מעלות ל-3017 מעלות. זה מאפשר לצינור המגן לשמור על רמה גבוהה של יציבות גיאומטרית בתנורים בטמפרטורה גבוהה במיוחד או תחת השפעת זרימת חום חזקה, ובכך מונע למעשה סטיית מדידה או קריסה מבנית הנגרמת על ידי ריכוך החומר.

אינרטיות כימית מצוינת: פני השטח של טנטלום יכולים ליצור באופן ספונטני סרט פסיביות צפוף של Ta₂O₅, מה שמעניק לו אינרטיות כימית "כמו פלטינה". הוא יכול לעמוד בשחיקה של חומצה הידרוכלורית מרוכזת רותחת, חומצה גופרתית, חומצה חנקתית ואקווה רג'יה לאורך זמן, ועמידות הקורוזיה שלו עולה בהרבה על זה של חומרים מסורתיים כמו נירוסטה והאסטלוי. יש להקדיש תשומת לב מיוחדת למגבלותיו: טנטלום טהור רגיש ביותר לחומצה הידרופלואורית ולאלקלי מותך בטמפרטורות גבוהות ואין לו עמידות בפני קורוזיה.

תכונות תרמיות ומכניות: לטנטלום יש מוליכות תרמית טובה, המסייעת לצמד התרמי להגיב במהירות לשינויי טמפרטורה. הצפיפות המקסימלית שלו היא 16.6 גרם/ס"מ³, חוזק המתיחה החולה שלו מגיע בדרך כלל ליותר מ- או שווה ל-207 MPa, וחוזק התפוקה שלו גדול או שווה ל-138 MPa. יש לו חוזק מבני גבוה והוא יכול לעמוד בפני לחץ גז פנימי או נזק מכני קל חיצוני.

תלות באטמוספירה: טנטלום טהור מתחמצן בקלות באוויר. בסביבת אוויר, טמפרטורת השימוש המתמשך מוגבלת בדרך כלל ל-400-750 מעלות; אבל בסביבת ואקום (<0.013 Pa) or a high-purity inert atmosphere, the use temperature can be greatly increased to 2200–2300°C.

יתרונות בידול מוצרים

קצב שחרור גז נמוך: כיתה זו עברה התכה של קרן אלקטרונים ואקום ועיבוד קריוגני, עם תכולת זיהומים פנימיים נמוכה במיוחד, ולאחר טיפול חישול ואקום, קצב שחרור הגז שלה נמוך ביותר. הוא מתאים במיוחד לציוד MOCVD/PECVD מוליכים למחצה או לשדות תרמיים בטוהר- גבוה שיש להם דרישות ואקום גבוהות במיוחד.

יכולות עיבוד-בדיוק גבוה: בנוסף לצינורות עגולים קונבנציונליים, ניתן לספק חריצים מדויקים, קידוחים ועיבוד מבנה מותאם אישית לפי שרטוטים כדי להבטיח שלא יתרחשו מיקרו-סדקים או ריכוז מתח במחזורים תרמיים קיצוניים.

בקרת איכות קפדנית: עקבו בקפדנות אחר תקן ASTM B521 ושלטו בתכולת יסודות ביניים כמו חמצן, חנקן ופחמן ברמות נמוכות במיוחד (כגון O פחות מ- או שווה ל-0.015% ו-N פחות או שווה ל-0.010%) כדי למנוע מהחומר להתפרקות וכשל עקב הפרדה של גרגירים בטמפרטורה גבוהה.

פרמטרים של המוצר

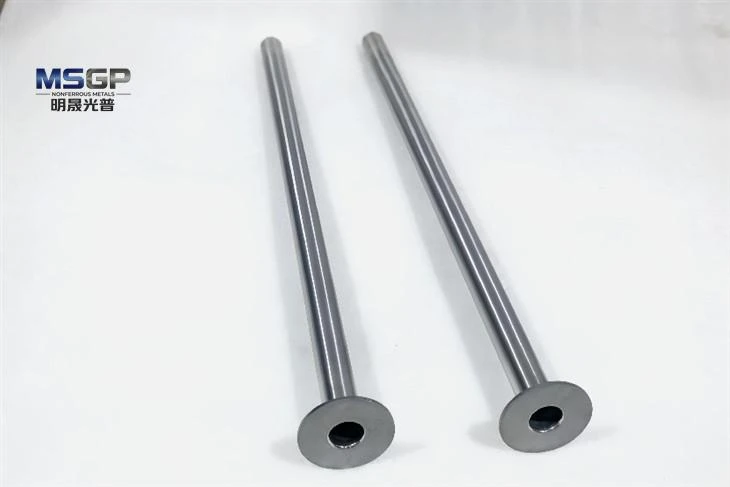

שם המוצרים	צינור הגנת טנטלום תרמי בטוהר גבוה
צִיוּן	UNS R05200/ טנטלום טהור נמס/לא-מוסס
טוֹהַר	גדול או שווה ל-99.95%/ניתן להתאמה אישית 99.99% טוהר אולטרה-גבוה
צְפִיפוּת	16.6 גרם/ס"מ³
OD	25.4 מ"מ/מותאם אישית
תְעוּדַת זֶהוּת	23 מ"מ/מותאם אישית
מֶשֶׁך	608 מ"מ/מותאם אישית
עובי קיר	3 מ"מ/לפי צרכי הלקוח
נקודת התכה	2996 - 3017 תואר
חוזק מתיחה (חישול)	גדול או שווה ל-207 MPa
חוזק תפוקה	גדול או שווה ל-138 MPa
התארכות (מצב חישול)	גדול או שווה ל-25%
תכולת חמצן	0.015%/שליטה קפדנית על רכיבי ביניים כדי למנוע שבירות
הגבל את טמפרטורת פעולת האוויר	פחות או שווה ל-750 מעלות/כשל עם עלייה בקצב החמצון
מגבלת טמפרטורת הפעולה של ואקום	גדול או שווה ל-2200 מעלות/דרגת ואקום נדרשת<0.013 Pa
תְעוּדָה	ISO9001/CE
שירות מותאם אישית	גודל, משטח, טכנולוגיית עיבוד
